Für Kunststoffrohre oder Steinzeugrohre mit glatter Aussenfläche!

Hier klicken für detailierte Montageanleitung als PDF

Vorteile:

• Einfache Schnelle Montage
• Universell, passt auf alle Rohre von Dm 200-400 (Abzweiger 160), Dm 152-400 (Abzeiger 110)
• Flexibel bei Setzungen
• Als 45° oder 90° erhältlich
• Kein Spezialwerkzeug für die Bohrung nötig
• Werksgarantie bis 0.5bar
• Gutes Preis-  Leistungs Verhältnis

Nachteile:

• Die Spannbänder müssen um die Hauptleitung gelegt werden können

Montageanleitung:

1. Prüfen ob die Rostfreien Spannbänder um die Hauptleitung gelegt werden können
2. Loch, Bohrung auf der Hauptleitung Anzeichnen (45°= elipseförmig, 90°= rund). Nicht grösser als nötig !!
3. Loch mit Stichsäge oder Kreisbohrer ausschneiden
4. Entgraten
5. Oberfläche im Dichtbereich reinigen und auf Kratzer prüfen, eventuell Kratzer auspolieren
6. Sattel auf das Rohr setzen, ausrichten und Spannbänder anziehen
7. Kontrollieren das die Bohrung auf den Abzweiger passt (Abtasten durch den Seitenanschluss)
8. Seitenleitung bis zum Anschlag einschieben und Bride rutschfest anziehen

Typen:

Seitenleitung 110 / Hauptleitung Dm 152 bis 400mm / 45°

Seitenleitung 110 / Hauptleitung Dm 152 bis 400mm / 90°

Seitenleitung 160 / Hauptleitung Dm 200 bis 400mm / 45°

Seitenleitung 160 / Hauptleitung Dm 200 bis 400mm / 90°

Seitenleitung 200 / Hauptleitung Dm 300 bis 600mm / 45°

Rufen Sie uns an für weitere Info`s

Link auf den Original Beschrieb in Englisch

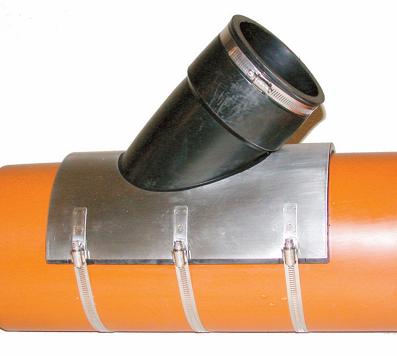

TA - Flex - Abzweiger
