Anwendungsbeispiel PVC Druckrohr



Hier möchten wir Euch Beispiele von Bewässerungs- und Güllenobjekten zeigen.



Objekt Bieag / Biogasanlage Hünenberg

Winter / Frühling 2010

Güllenleitung aus PVC Druckrohr zum hinpumpen der Gülle zur Biogasanlage und seperate Rückleitung um die Gülle retourzupumpen. Die Rückleitung bring die Gülle zurück zur Güllengrube. Es wurden jedoch auch Hydranten direkt an der Rückleitung eingebaut oder bestehende Güllenbodenleitungen angeschlossen, so dass oft auch direkt von der Biogasanlage die Gülle auf das Feld gebracht werden kann.

Material:

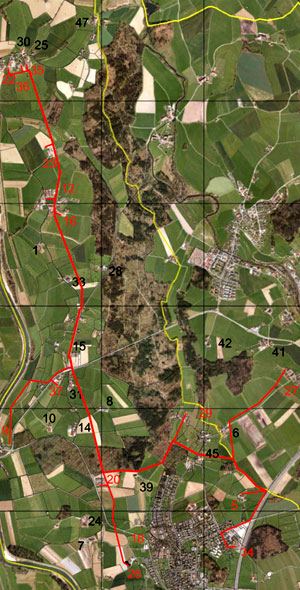

  • "Gülleautobahn" Länge zirka 7.5km
  • Vorlauf: PVC Druckrohr 140x10.4mm PN20bar
  • Rücklauf: PVC Druckrohr 140x6.7mm PN12.5bar
  • Die Hofanschlüsse Länge zirka 5km
  • Vorlauf: PVC Druckrohr 110x8.2mm PN20bar
  • Rücklauf: PVC Druckrohr 110x5.3mm PN12.5bar

Weitere Infos unter www.bieag.ch

Schieber und Abzweiger werden mit Gussarmaturen aus der Wasserversorgung ausgeführt.

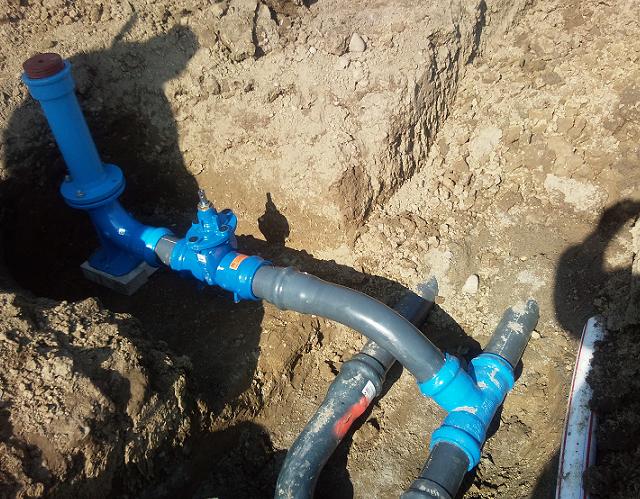

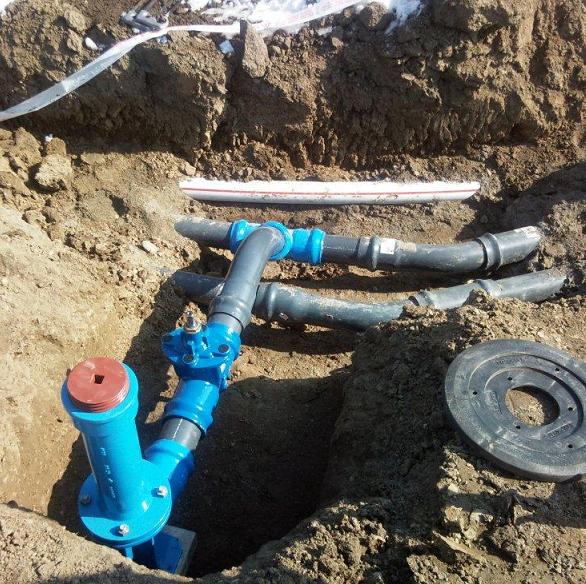

Beispielbilder für einen Hydranten im Rücklauf:

Hier nicht sichtbar: Hinter dem Endfusskrümmer und dem T-Stück wurde zum Abstützen der Kräfte betoniert !
