Verlegehinweise für Güllenleitungen

 - Güllenbodenleitungen stehen unter Druck!
- Gülle kann Wasser und Umwelt gefährden!
Darum sauber und seriös arbeiten!

Graben und Bettungsmaterial:
- Das Rohr soll in steinfreier Erde, Sand oder feinem Kies eingebettet sein
- Güllenleitungen werden meistens auf zirka 80cm Grabentiefe verlegt!
-In steinigem oder felsigem Untergrund muss der Graben zirka 10-15cm tiefer ausgehoben werden, damit auch unter dem Rohr feines steinfreies Material eingefüllt werden kann!
- In rutschenden oder fliessenden Böden nur verschweisste PE Druckrohre verwenden!

PVC-U Druckrohre mit Steckmuffen:
- Kontrollieren, dass die Dichtung eingelegt ist
- Rohr darf nicht zerkratzt sein, sonst kann die Dichtung nicht sauber dichten
- Spitzende reinigen und mit Gleitmittel einstreichen
   (nicht mit Mineralöl oder Maschinenfett, das greift die Dichtungen an!)

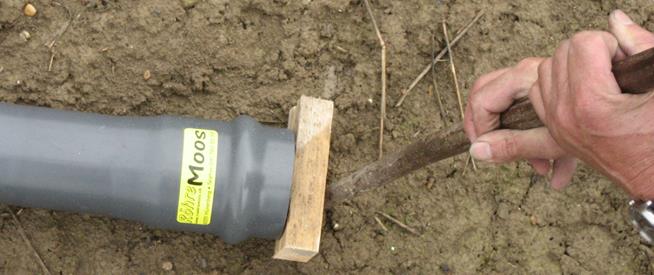

- Rohre zusammenschieben, allenfalls mit einem Hebeisen, ein Stück Holz zwischen Eisen und Rohr
   (nicht mit einem Hammer schlagen, die „Hicke“ können zu Rissen führen)

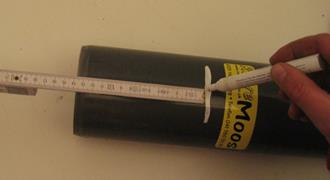

- Einstecktiefer markieren und kontrollieren, ob das Rohr ganz zusammengesteckt ist!

- Achtung PVC-U wird bei tiefen Temperaturen schlagempfindlich, nicht unter -5°C verlegen
- Rohr mit Einkerbungen und „Beulen“ nicht mehr einbauen! (Rohre nicht rumwerfen und fallen lassen!)
- Bögen, Abzweiger und Enden müssen mit Beton gegen das Auseinanderrutschen gesichert  werden!
- bei einem Rohr Dm110 sind das 1660kg Schubkraft bei 17.5bar!
- Rohre erst in Betrieb nehmen wenn der Graben zu ist! Sonst gehen Sie auseinander!

PE Druckrohre glattendig:
- Rohr mit Einkerbungen und „Beulen“ nicht mehr einbauen! (Rohre nicht rumwerfen und fallen lassen!)
- Zum Schweissen muss das Rohr trocken sein!
- nicht unter zirka 5°C verschweissen
- Schweissstellen müssen geschält werden, da die äussere Schicht durch die Sonne zersetzt wird und nicht mehr schweissbar ist!
- es empfiehlt sich jede Schweissstelle zu Beschriften mit Datum, Schweisszeit und Initialen vom Schweisser!
- Rohre gemäss Instruktion vom Schweissgerätlieferanten verschweissen!

Verbindungen PE Druckrohre – PVC Druckrohre:

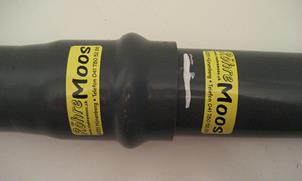

PE und PVC Rohre können mit einer Steckmuffe verbunden werden, aber . .
- PE ist „elastischer“ und weniger „steif“ und hat viel mehr Wärmedehnung als PVC-U!
- Daher muss am Ende vom PE Rohr ein Fixpunkt erstellt sein, damit es das PE Rohr nicht aus der PVC- Steckmuffe ziehen kann!

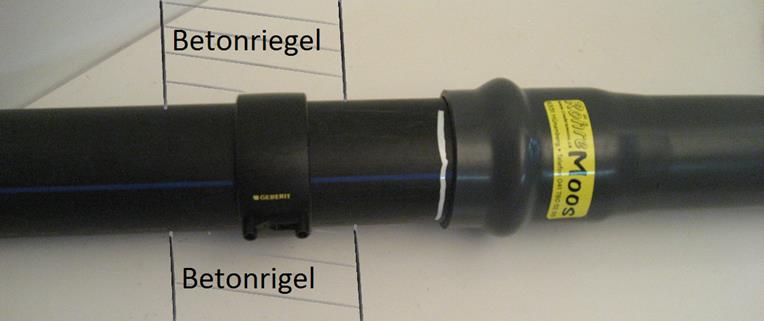

- der Fixpunkt kann mit Beton gemacht werden, es muss aber zwingend ein Anschlag auf das PE Rohr geschweisst sein, damit das PE Rohr nicht aus dem Beton – Riegel rutscht!
- Als Anschlag kann zum Beispiel eine Geberitschweissmuffe verwendet werden. (siehe Bild)
- falls in PE Leitungen Hydranten mit Steckmuffen ohne Zugsicherung verbauten werde bitte auch so sichern!

Weitere Details finden Sie hier: http://www.roehremoos.ch//aapdf/Prospekt_Druckrohr_PVCU3s_klein09.pdf

Diese Verlege Hinweise bitte dem Installateur übergeben.

Überreicht Firma. . . . . . . . . . .

Sie werden Beraten durch. . . . . . . . . . .

Telefonnummer bei Fragen. . . . . . . . . . . .

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Objekt. . . . .

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Kunde. . . . . . . . . . . . . . . . . . . . . . . . . .  Datum. . . . . . . . . . . .

Unterschrift. . . . . . . . . . . . . . . . . . . . . .  Name in Blockschrift. . . . . . . . . . . . . .

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Installiert durch. . . . . . . . . . . . . . . . . . .   Datum. . . . . . . . . . . .

Unterschrift. . . . . . . . . . . . . . . . . . . . .    Name in Blockschrift. . . . . . . . . . . . . . .

Röhre Moos AG Tel. ++41 (0)41 780 52 88

6331 Hünenberg            Fax ++41 (0)41 780 06 88

März 2014
